GI-3288-B
GI-3288-B
◆高集成度，集成LVDS/eDP/MIPI顯示接口，支持雙 LVDS，雙eDP多種組合雙屏異顯;
◆支持10/100M以太網，WIFI/BT多功能于一體;
◆內置Mini-PCIe插槽，支持多種PCI-E 3G/4G模塊;
◆豐富的擴展接口，10個USB2.0接口(6個PH2.0插針，4個TypeA標準USB接口);4個可擴展串口(2路RS232，1路RS485，1路TTL);4個GPIO接口;1個RJ11型錢箱接口；2個I2C觸摸屏接口；1個8歐6W雙聲道接口；滿足市場上各種外設的要求;
◆支持紅外、光學、電容等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試；
◆系統支持TF卡、USB、OTA升級。
◆支持10/100M以太網，WIFI/BT多功能于一體;
◆內置Mini-PCIe插槽，支持多種PCI-E 3G/4G模塊;
◆豐富的擴展接口，10個USB2.0接口(6個PH2.0插針，4個TypeA標準USB接口);4個可擴展串口(2路RS232，1路RS485，1路TTL);4個GPIO接口;1個RJ11型錢箱接口；2個I2C觸摸屏接口；1個8歐6W雙聲道接口；滿足市場上各種外設的要求;
◆支持紅外、光學、電容等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試；
◆系統支持TF卡、USB、OTA升級。
| Processor System | |
| CPU | RK3288 SoC Cortex-A17，Quad core，1.8 GHz Max |
| GPU | Controller Mali-T764 Frequency 600 MHz |
| Memory | |
| Type | DDR3L （2GB） |
| Capacity | 2GB(Up to 4GB) |
| Display | |
| eDP | 2×eDP Port |
| LVDS | 2×LVDS Port（LVDS 與 eDP 二選一) |
| MIPI | 1×MIPI_DSI |
| Storage | |
| eMMC | Capacity 8GB(Up to 64 GB) |
| COM | |
| Port Number | 4 |
| Mode | 2×rs232，1×TTL，1×rs485 |
| PWR | 可選 5V/12V 供電 |
| Touch panel | |
| Port | I2C Interface and USB Interface |
| Ethernet | |
| RJ45 | 10/100 Mbps |
| Wifi/ Bluetooth | |
| Wifi | 802.11 b/g/n ( 可選 2.4/5GHz ) |
| Bluetooth | BT-V5.0 BLE |
| Expansion Slot | |
| Mini_PCIe | 3G/4G modular |

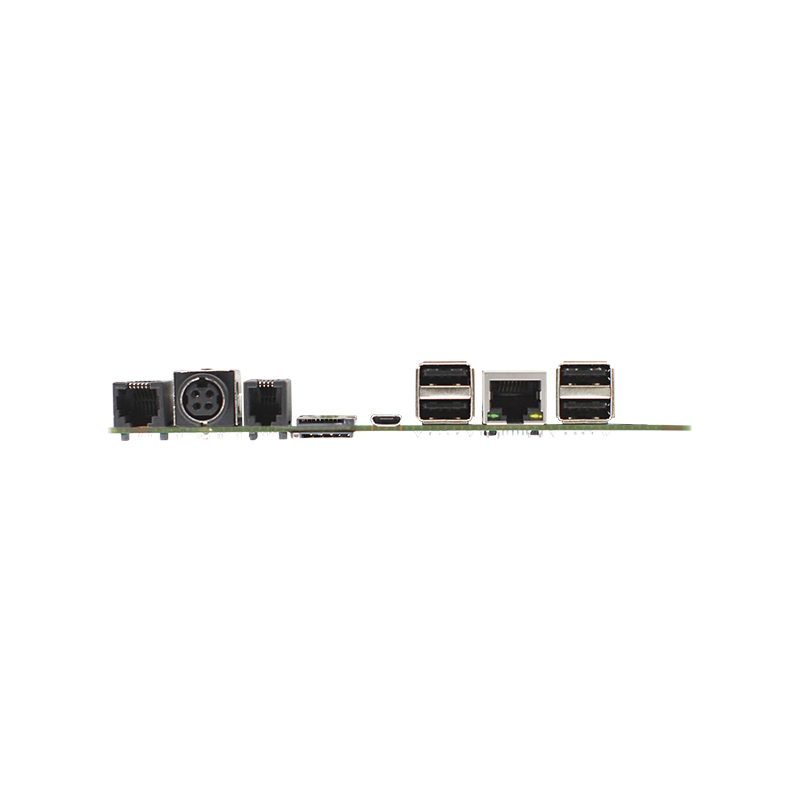

| IO & Connector | |
| Rear IO | 1 ×DC_IN,DC12V~24V/2A（DC_Jack or 1x4Pin Wafer）, |
| 12V/24V for printer | |
| 1×RJ11，Cash box controller | |
| 1×RJ，rs232 (5V Power) | |
| 1×SIM Slot(With card tray) | |
| 1×TF Card Up to 64 GB | |
| 4×USB2.0 | |
| 1×USB2.0 OTG | |
| 1×RJ45 10/100 LAN | |
| 1×HDMI | |
| 1×Line-out | |
| Internal Connector | 2×LVDS/eDP，2×Backlight |
| 1×MIPI_DSI | |
| 6×USB2.0 | |
| 1×rs232，1×TTL，1×rs485(可選TTL） | |
| 1×Speaker port，2*5W, 8Ω | |
| 2×TP port，I2C Interface | |
| GPIO，8ch | |
| Mechanical & Environment | |
| Dimension | 148mm * 102mm |
| PWR Input | DC12V/24V |
| Operation | -10~55℃，10%~90%RH，non-condensing |
| Storage | -40~75℃，5%~95%RH，non-condensing |
訂購信息
| 訂單型號 | 顯示0 | 顯示1 | SDRAM容量 | 存儲容量 | WIFI | USB | 主板電源(V) | 區別流水號 |
| GI-3288-B-LE2BSB100 | LVDS | eDP | 2G | 16G | 單頻 | 11 | 12 | 2*RS232,1*TTL |
| GI-3288-B-LL2BSB100 | LVDS | LVDS | 2G | 16G | 單頻 | 11 | 12 | 2*RS232,1*TTL |
| GI-3288-B-EE2BSB100 | eDP | eDP | 2G | 16G | 單頻 | 11 | 12 | 2*RS232,1*TTL |
